Что такое планетарный редуктор
Зубчатый механизм, предназначенный для изменения скорости вращения и крутящего момента за счёт планетарной передачи. В отличие от классических цилиндрических редукторов, где зубчатые колёса располагаются параллельно или под углом друг к другу, здесь используется соосная компоновка: входной и выходной валы чаще всего находятся на одной оси.
Главная задача планетарного редуктора — понизить скорость вращения при одновременном увеличении крутящего момента либо обеспечить определённое передаточное отношение при компактных габаритах. За счёт распределения нагрузки между несколькими сателлитами достигается высокая плотность передаваемой мощности, что делает планетарную схему особенно эффективной в условиях ограниченного пространства.
В инженерной практике планетарный редуктор рассматривается как решение для задач, где требуется:
- высокая жёсткость и минимальный люфт;
- соосное расположение входа и выхода;
- равномерная передача нагрузки;
- возможность реализации многоступенчатых схем с большим передаточным числом.
Такая конструкция обеспечивает стабильную работу при значительных нагрузках и позволяет создавать редукторы с высоким КПД и хорошими динамическими характеристиками.
Устройство планетарного редуктора
Конструкция планетарного редуктора основана на взаимодействии нескольких зубчатых элементов, объединённых в единую кинематическую схему.
Солнечная шестерня расположена по центру механизма и обычно соединена с входным валом. Она передаёт вращение на сателлиты и является отправной точкой для формирования передаточного отношения.
Сателлиты — несколько одинаковых зубчатых колёс, равномерно расположенных вокруг солнечной шестерни. Они одновременно находятся в зацеплении с солнечным и коронным колесом. Благодаря тому, что нагрузка распределяется между двумя, тремя или более сателлитами, достигается высокая несущая способность при компактных размерах редуктора.
Водило служит держателем осей сателлитов. Именно через водило чаще всего снимается выходной момент. В зависимости от схемы работы (какой элемент зафиксирован, какой вращается), водило может быть как входным, так и выходным звеном.
Коронное колесо представляет собой зубчатый венец с внутренними зубьями. Оно может быть неподвижно закреплено в корпусе или участвовать во вращении — это определяется выбранной кинематической схемой и требуемым передаточным отношением.
Дополнительно в конструкцию входят:
- корпус редуктора, обеспечивающий жёсткость и соосность элементов;
- подшипники, воспринимающие радиальные и осевые нагрузки;
- уплотнения и система смазки;
- в многоступенчатых версиях — несколько планетарных каскадов, соединённых последовательно.
Соосная компоновка входного и выходного валов — одно из ключевых конструктивных преимуществ планетарной схемы. Это упрощает интеграцию редуктора в приводы с сервомоторами и шаговыми двигателями, а также повышает общую жёсткость системы.
Принцип работы
Принцип работы планетарного редуктора основан на одновременном зацеплении нескольких зубчатых колёс и перераспределении вращения между ними. В классической схеме солнечная шестерня получает вращение от входного вала, передаёт его сателлитам, а те, находясь в зацеплении с коронным колесом, начинают вращаться вокруг собственной оси и одновременно вокруг центра системы.
Движение сателлитов относительно солнечной шестерни вызывает вращение водила. Если коронное колесо зафиксировано, водило начинает вращаться с пониженной скоростью по сравнению с солнечной шестернёй, но с увеличенным крутящим моментом. Именно эта схема чаще всего применяется в понижающих планетарных редукторах.
Передаточное отношение определяется количеством зубьев солнечной и коронной шестерни. При фиксированном коронном колесе передаточное число можно выразить как:
i = 1 + (Zк / Zс), где Zк — число зубьев коронного колеса, Zс — число зубьев солнечной шестерни.
Возможны и другие варианты работы:
- фиксируется солнечная шестерня, а вращение подаётся на коронное колесо;
- фиксируется водило, а движение снимается с другого элемента;
- используется многоступенчатая схема, где несколько планетарных рядов соединены последовательно.
Такая гибкость позволяет реализовывать широкий диапазон передаточных чисел — от малых значений (3:1–5:1) до очень высоких (100:1 и более) при сохранении компактных габаритов.
Особенность планетарной передачи заключается в том, что нагрузка распределяется по нескольким зацеплениям одновременно. Это снижает удельную нагрузку на зубья, повышает КПД и уменьшает износ при правильной настройке и смазке.
Типы планетарных редукторов
Планетарные редукторы классифицируются по нескольким признакам: количеству ступеней, сложности конструкции, исполнению внутренних элементов, компоновке валов и типу применяемых подшипников. Выбор конкретного варианта зависит от требуемого передаточного числа, момента, точности и условий эксплуатации
По количеству передач (ступеней)
Одноступенчатые редукторы обеспечивают сравнительно небольшое передаточное отношение — как правило, в диапазоне 3:1–10:1. Они компактны, имеют высокий КПД и минимальный люфт при качественной сборке. Применяются в динамичных приводах и сервосистемах.
Двухступенчатые редукторы позволяют получить более высокое передаточное число (до 30:1–50:1). Конструкция включает два последовательно соединённых планетарных ряда. Такие редукторы используются в оборудовании, где требуется значительное снижение скорости при сохранении компактности.
Многоступенчатые редукторы (три и более каскада) применяются для получения больших передаточных чисел — 80:1, 100:1 и выше. Они используются в тяжёлых и низкооборотных приводах.
Конструктивная сложность
Стандартные промышленные редукторы имеют базовую конструкцию без специальных решений по снижению люфта. Подходят для общих задач автоматизации.
Низколюфтовые (прецизионные) версии применяются в сервоприводах, робототехнике и станках с ЧПУ. В таких редукторах используются повышенные классы точности, шлифованные зубья и специальные схемы преднатяга.
Усиленные исполнения рассчитаны на повышенные нагрузки и часто имеют усиленные корпуса, увеличенные подшипники и дополнительные ребра жёсткости.
Внутренние элементы и форма корпуса
Редукторы могут отличаться:
- количеством сателлитов (обычно 3, реже 4 или более);
- формой зубьев (прямозубые или косозубые);
- типом корпуса — цилиндрический, фланцевый, угловой;
- способом крепления к двигателю.
Косозубое исполнение снижает шум и повышает плавность работы, но усложняет конструкцию.
Расположение валов
Одно из ключевых преимуществ планетарной схемы — соосность входного и выходного валов. Однако возможны варианты:
- вал с одной стороны (моноблочное исполнение);
- сквозной вал;
- фланцевое соединение под сервомотор;
- полый выходной вал.
Выбор зависит от компоновки оборудования и способа передачи момента.

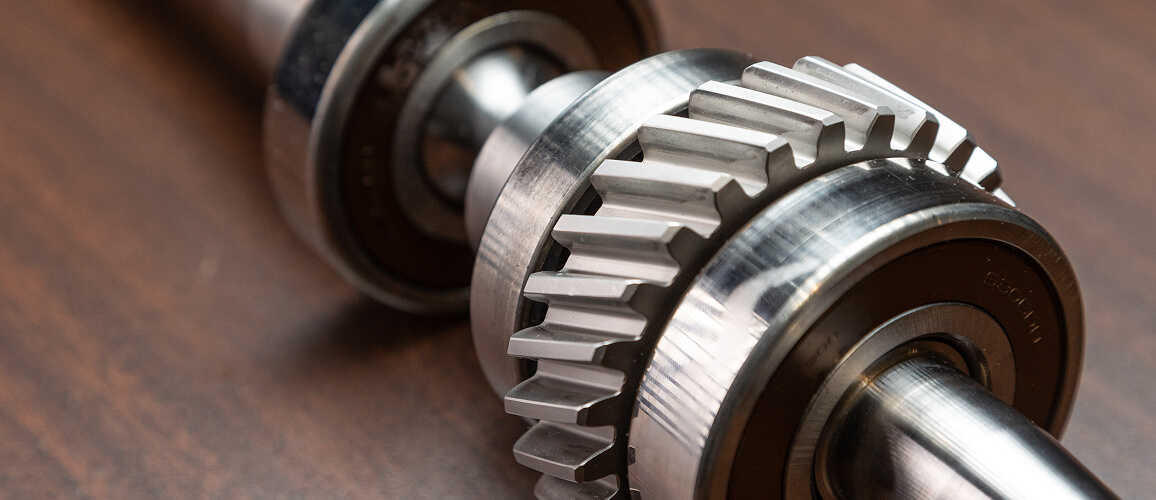

Тип подшипника
В планетарных редукторах применяются:
- радиальные шариковые подшипники — для умеренных нагрузок;
- роликовые подшипники — для повышенной несущей способности;
- конические подшипники — при значительных осевых нагрузках.
Тип подшипников напрямую влияет на ресурс, жёсткость и допустимую нагрузку редуктора.
Преимущества и недостатки планетарных редукторов
Планетарная схема получила широкое распространение в промышленности благодаря сочетанию компактности, высокой нагрузочной способности и соосной компоновки. Однако, как и любой технический механизм, такие редукторы имеют не только сильные стороны, но и определённые ограничения.
Преимущества
- Высокая удельная мощность
Нагрузка распределяется между несколькими сателлитами, что позволяет передавать значительный крутящий момент при сравнительно небольших габаритах корпуса. - Соосность валов
Входной и выходной валы находятся на одной оси. Это упрощает интеграцию с сервоприводами, шаговыми двигателями и другими исполнительными механизмами. - Компактность конструкции
Даже при больших передаточных числах планетарный редуктор остаётся более компактным по сравнению с цилиндрическими или червячными аналогами. - Высокий КПД
Благодаря нескольким точкам зацепления и равномерному распределению усилия КПД одноступенчатых моделей может достигать 95–98%. - Жёсткость и низкий люфт
В прецизионных версиях с преднатягом достигается минимальный люфт, что критично для станков с ЧПУ и робототехники. - Равномерность нагрузки
Несколько сателлитов обеспечивают стабильную передачу момента и снижают износ зубьев.
Недостатки
- Сложность изготовления и сборки
Высокая точность обработки зубьев и соосность элементов требуют строгих допусков и качественного производства. - Чувствительность к качеству смазки
Недостаточная или неподходящая смазка может привести к ускоренному износу и перегреву. - Стоимость прецизионных моделей
Низколюфтовые и усиленные версии стоят дороже стандартных цилиндрических редукторов. - Ограничения по ремонту
В ряде случаев планетарные редукторы поставляются как неразборные узлы, что усложняет восстановление и обслуживание.
Несмотря на перечисленные ограничения, в большинстве инженерных задач преимущества планетарной схемы перевешивают возможные недостатки, особенно в системах с высокими требованиями к компактности и динамике.
Области применения
Благодаря высокой плотности передаваемой мощности и компактной соосной конструкции, планетарные редукторы используются в самых разных отраслях промышленности. Их выбирают там, где требуется надёжная передача крутящего момента при ограниченных габаритах и повышенных требованиях к точности.
Станкостроение и ЧПУ
В приводах осей, поворотных столов и шпиндельных узлах. Низкий люфт и высокая жёсткость позволяют обеспечить точное позиционирование инструмента и стабильную обработку деталей.
Робототехника и автоматизация
Планетарные редукторы применяются в суставах промышленных роботов, манипуляторах и портальных системах. Компактность и соосность валов упрощают интеграцию в сложные кинематические схемы.
Сервоприводы и шаговые системы
Редукторы устанавливаются непосредственно на вал двигателя, увеличивая момент и снижая скорость вращения без значительного увеличения габаритов.
Транспортное и подъёмное оборудование
Используются в конвейерах, подъёмных механизмах, автоматических складах и мобильных платформах, где важна устойчивость к нагрузке и длительный ресурс работы.
Энергетика и тяжёлое машиностроение
Многоступенчатые планетарные редукторы применяются в ветроэнергетике, насосных агрегатах и приводах большого диаметра, где необходимы высокие передаточные числа.
Широкая область применения объясняется универсальностью конструкции: от компактных прецизионных моделей для точного позиционирования до мощных промышленных редукторов для тяжёлых нагрузок.
Отличие планетарного редуктора от других редукторов
Планетарные редукторы отличаются от цилиндрических, конических и червячных механизмов не только конструкцией, но и эксплуатационными характеристиками. Основное различие заключается в принципе распределения нагрузки и компоновке валов.
По сравнению с цилиндрическими редукторами. В цилиндрической передаче нагрузка передаётся через одну пару зубчатых колёс, тогда как в планетарной — одновременно через несколько сателлитов.
По сравнению с коническими редукторами. Конические передачи используются для изменения направления вращения (обычно на 90°).
По сравнению с червячными редукторами. Червячная передача обеспечивает большие передаточные числа в одной ступени, но имеет более низкий КПД и значительное тепловыделение.
По уровню люфта и жёсткости. Прецизионные планетарные редукторы обладают минимальным люфтом и высокой крутильной жёсткостью, что делает их предпочтительными для сервоприводов и точных систем позиционирования.
Заключение
Планетарные редукторы — это технологически продуманное решение для задач, где требуется высокая плотность мощности, компактность и точность передачи крутящего момента. Благодаря соосной компоновке и распределению нагрузки между несколькими сателлитами, такие редукторы обеспечивают стабильную работу при значительных механических нагрузках и динамических режимах.
Конструкция планетарной передачи позволяет реализовывать широкий диапазон передаточных чисел — от умеренных значений до высоких многоступенчатых схем — при сохранении компактных габаритов. Это делает планетарные редукторы востребованными в станкостроении, робототехнике, автоматизации, транспортных системах и энергетике.
По сравнению с цилиндрическими и червячными решениями планетарные механизмы демонстрируют более высокий КПД и лучшую жёсткость, особенно в прецизионных исполнениях. При этом они требуют точного производства и правильного подбора подшипников, смазки и класса точности.
