Энкодеры важные компоненты в современной автоматизации, играющие ключевую роль в точном измерении и контроле механических движений. Эти устройства преобразуют механическое движение (например, вращение вала или линейное перемещение) в электрический сигнал, который используется для управления различными системами и механизмами.
Энкодеры широко применяются в таких сферах, как робототехника, машиностроение, производство, конвейерные системы, а также в оборудовании для точных измерений.
Что такое энкодер
Энкодер, или преобразователь угловых перемещений, — это электронное устройство, предназначенное для точного измерения углового положения, скорости вращения и направления вращения механических объектов, таких как валы, редукторы и другие движущиеся детали.
Энкодеры могут быть следующих типов:
- Инкрементальные энкодеры: генерируют серию импульсов, которые подсчитываются для определения перемещения.
- Абсолютные энкодеры: предоставляют уникальный код для каждого положения объекта. Это позволяет точно определять угол даже после отключения питания.
Для чего нужен энкодер
Энкодеры являются важными компонентами, которые выполняют ключевую роль в точном измерении и контроле механических движений. Они используются для преобразования механических движений в электрические сигналы, которые могут быть использованы для управления различными системами и механизмами.
Основные задачи и применения энкодеров включают:
- Точное позиционирование: энкодеры обеспечивают точное отслеживание положения объекта в любой момент времени. Это особенно важно для систем, где требуется высокая точность перемещения, например, в робототехнике и станкостроении.
- Контроль скорости: с помощью энкодеров можно отслеживать скорость вращения вала или другого движущегося объекта. Это необходимо для управления скоростью работы оборудования, например, в упаковочных линиях и конвейерах.
- Определение направления движения: энкодеры могут точно фиксировать направление движения объекта. Это позволяет системе управления корректировать движение в реальном времени.
Энкодеры находят применение в различных отраслях и сферах. Вот несколько примеров:
- Системы автоматизации: используются для точного контроля положения и скорости на автоматизированных производственных линиях.
- Робототехника: важны для работы манипуляторов и роботов, обеспечивая точное выполнение задач по передвижению.
- Станкостроение: на ЧПУ станках, где требуется высокая точность позиционирования инструментов и деталей.
- Энергетика: для контроля положения валов в турбинах и генераторах.
Где применяются энкодеры
Энкодеры используются в самых различных областях, где требуется высокая точность измерений и надежность работы систем. Благодаря своим функциональным возможностям они незаменимы в промышленности, а также в робототехнике и автоматизации.
Вот несколько ключевых сфер применения энкодеров:
- Станкостроение и металлообработка.
- Робототехника.
- Промышленные автоматизированные системы.
- Энергетика.
- Автомобильная промышленность.
- Аэрокосмическая промышленность.
- Медицинские приборы.
- Железнодорожный транспорт.
Таким образом, энкодеры являются неотъемлемой частью самых различных отраслей, где требуется высокая точность измерений, скорость работы и надежность.
Принцип работы энкодера
Принцип работы энкодера заключается в преобразовании механического движения (например, вращения вала) в электрический сигнал, который может быть использован для вычисления угла поворота, скорости вращения или положения объекта.
Основные принципы работы энкодеров:
- Оптический принцип:
используется в большинстве современных энкодеров, так как обладает высокой точностью и разрешением. В этом случае энкодер содержит диск с прорезями или полосками, через которые проходит свет. - Магнитный принцип:
магнитные энкодеры используют магнитное поле для измерения угла поворота. Эти устройства могут работать в более агрессивных условиях, таких как высокая температура, пыль и влага. - Индуктивный принцип:
индуктивные энкодеры используют электромагнитную индукцию для измерений. Это устройство имеет катушку и металлические элементы, которые меняют индуктивность цепи при движении вала.
Как энкодер измеряет движение:
- Инкрементальные энкодеры генерируют последовательность импульсов, каждый из которых соответствует определенному углу поворота или линейному перемещению.
- Абсолютные энкодеры при каждом повороте выдают уникальный цифровой код, который соответствует определенному положению вала. Это позволяет точно определить положение даже при выключении питания, что делает их идеальными для сложных и высокоточных систем.
Принцип работы с системой управления
Энкодеры передают данные в систему управления, которая интерпретирует сигналы и выполняет необходимые действия. Например, в системе ЧПУ станка энкодер отслеживает положение инструмента, передавая данные на контроллер, который в свою очередь регулирует движение стола и инструмента, обеспечивая точную обработку материала.
Интерфейсы передачи данных
Для передачи данных с энкодера используются различные интерфейсы, такие как:
- TTL (Transistor-Transistor Logic): стандартный интерфейс для инкрементальных энкодеров, обеспечивающий передачу импульсов.
- SSI (Serial Synchronous Interface): интерфейс, часто используемый для абсолютных энкодеров.
- CANopen, EtherCAT, BiSS-C: интерфейсы для интеграции в более сложные системы управления.
Преимущества и недостатки энкодеров
Энкодеры являются важными компонентами в системах автоматизации и управления, обеспечивая высокую точность и стабильность работы механизмов. Однако, как и любое устройство, энкодеры имеют свои преимущества и недостатки.
Преимущества энкодеров
- Высокая точность измерений
Энкодеры обеспечивают точность в измерении угла поворота, скорости и направления движения объекта. Это особенно важно для сложных автоматизированных систем, таких как ЧПУ-станки, робототехника, а также в системах, где требуется точность позиционирования. - Надежность и долговечность
Современные энкодеры могут работать в сложных и агрессивных условиях. Например, магнитные и индуктивные энкодеры имеют высокую устойчивость к воздействию пыли, влаги, перепадам температур и вибрациям. - Автоматизация процессов
Энкодеры играют важную роль в автоматизации производственных процессов. Они позволяют системам автоматически регулировать скорость, направление и позицию объектов, устраняя необходимость в ручном вмешательстве.
Недостатки энкодеров
- Стоимость
Один из основных недостатков энкодеров — это высокая стоимость, особенно для абсолютных моделей и тех, которые предлагают очень высокое разрешение. Эти устройства могут быть значительно дороже, чем их аналоги с более простыми характеристиками. - Необходимость в калибровке
Инкрементальные энкодеры теряют информацию о положении объекта при отключении питания, что требует повторной калибровки при включении.
Основные виды энкодеров
Энкодеры могут различаться по конструкции, принципу работы и области применения. Наиболее распространенные типы энкодеров это инкрементальные и абсолютные устройства. Рассмотрим их более подробно, а также рассмотрим другие менее известные виды.
Инкрементальные энкодеры
Инкрементальные энкодеры — это наиболее распространенный тип энкодеров. Они генерируют серию импульсов, каждый из которых соответствует определенному углу поворота или линейному перемещению.
Особенности:
- Простота конструкции: инкрементальные энкодеры имеют простую и доступную конструкцию, что делает их дешевыми в производстве.
- Высокая скорость передачи сигналов: они обеспечивают быструю передачу данных, что важно для многих производственных процессов.
- Потеря нулевой метки: основной недостаток инкрементальных энкодеров заключается в том, что они теряют информацию о положении при выключении питания. При следующем включении необходимо повторно установить нулевое положение.
Применение:
- ЧПУ станки.
- Конвейерные линии.
- Упаковочные машины.

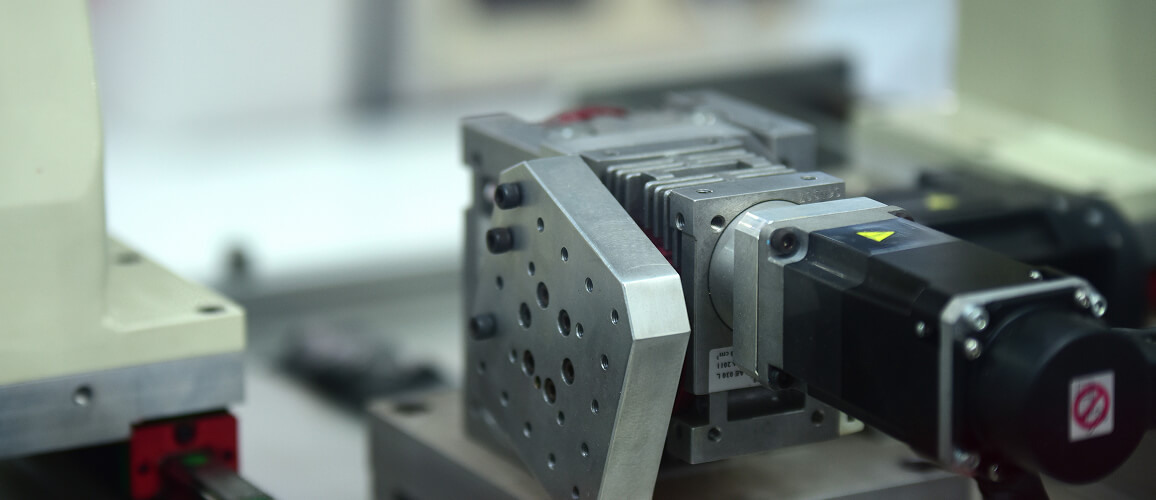

- Электродвигатели и сервоприводы.
Абсолютные энкодеры
Абсолютные энкодеры, в отличие от инкрементальных, предоставляют уникальный цифровой код для каждого положения вала, который сохраняется даже после отключения питания.
Особенности:
- Отсутствие потери данных: абсолютные энкодеры не теряют информацию о положении после выключения питания, что является их главным преимуществом.
- Точность: они могут иметь высокую точность и разрешение, что позволяет использовать их в сложных и точных системах.
- Высокая стоимость: такие устройства обычно дороже инкрементальных энкодеров, так как их конструкция более сложная.
Применение:
- Робототехника.
- Краны и подъёмное оборудование.
- Лифты и эскалаторы.
- Оборудование для энергетики и металлургии.
Вращательные и линейные энкодеры
Энкодеры могут быть предназначены как для измерения углового перемещения (вращательные энкодеры), так и для линейных перемещений (линейные энкодеры).
Вращательные энкодеры — используются для измерения угла поворота и скорости вращения вала. Это наиболее распространенный тип энкодеров.
Линейные энкодеры — предназначены для измерения прямолинейного перемещения. Они фиксируют перемещения вдоль прямой оси, что важно для конвейерных систем и измерительных комплексов.
Оптические энкодеры
Оптические энкодеры работают по принципу изменения светового потока. Они используют диск с прорезями или линиями, через которые проходит свет.
Особенности:
- Высокая точность: оптические энкодеры обладают наивысшей точностью и разрешением среди всех типов энкодеров.
- Чувствительность к внешним воздействиям: они могут быть чувствительны к пыли и грязи, что требует защиты корпуса.
Применение:
- ЧПУ станки.
- Прецизионные измерительные системы.
- Высокоскоростные приложения.
Магнитные энкодеры
Магнитные энкодеры используют магнитное поле для определения положения вала. При вращении магнита магнитное поле изменяется, и эти изменения фиксируются датчиками Холла.
Особенности:
- Устойчивость к внешним воздействиям: они могут работать в агрессивных средах, таких как высокая температура, пыль и влага.
- Низкая точность: магнитные энкодеры имеют несколько меньшую точность, чем оптические, но их стоимость и надежность делают их идеальными для некоторых промышленных приложений.
Применение:
- Строительная техника.
- Металлургия.
- Оборудование для экстремальных условий.
Индуктивные энкодеры
Индуктивные энкодеры работают на основе электромагнитной индукции. Эти устройства являются бесконтактными и обладают высокой долговечностью, что делает их подходящими для работы в условиях высокой вибрации и загрязненности.
Особенности:
- Долговечность и надежность: благодаря бесконтактной конструкции индуктивные энкодеры имеют высокий ресурс и могут работать в жестких условиях.
- Сложность настройки: настройка и калибровка таких энкодеров требует больше времени и усилий.
Применение:
- Энергетика.
- Добывающая промышленность.
- Промышленное оборудование с высокой нагрузкой.
Основные характеристики энкодеров
Энкодеры имеют несколько ключевых характеристик, которые определяют их производительность и позволяют выбрать оптимальное устройство для конкретной задачи.
1. Разрешение (Resolution)
Разрешение энкодера — это количество импульсов или кодов, которые устройство выдает за один полный оборот вала. Разрешение является важнейшей характеристикой, так как оно определяет точность измерений, а также позволяет точно позиционировать объекты.
- Инкрементальные энкодеры: разрешение измеряется в PPR (Pulses Per Revolution) — количество импульсов за один оборот вала. Чем выше значение PPR, тем выше точность измерений.
- Абсолютные энкодеры: разрешение измеряется в битах и зависит от разрядности кода. Например, 12-битный энкодер может предоставить 4096 уникальных положений на одном обороте.
2. Точность измерений
Точность энкодера определяется тем, насколько точно его показания соответствуют реальному положению объекта. Для этого важны следующие параметры:
- Дискретность: это минимальное различие в измерениях, которое может зафиксировать энкодер. Чем выше разрешение, тем меньше шаг между измерениями.
- Люфты и вибрации: механические люфты и вибрации могут негативно влиять на точность энкодера, особенно при использовании в сложных и вибрирующих механизмах.
- Качество монтажа: неправильная установка энкодера или несоосность валов может привести к потерям точности.
3. Скорость вращения и частота импульсов
Энкодеры имеют ограничение по максимальной скорости вращения вала, которое определяется их конструкцией и типом. Для разных применений скорость вращения может быть разной.
- Для конвейерных систем и упаковочных линий достаточно энкодеров с частотой вращения до 3000 оборотов в минуту (rpm).
- Для высокоскоростных шпинделей или прецизионных станков могут потребоваться энкодеры с максимальной частотой вращения до 10 000 rpm и выше.
Заключение
Энкодеры незаменимые устройства, которые обеспечивают точное измерение угловых перемещений и позиции объектов в самых различных системах и механизмах. Их роль в современных автоматизированных и роботизированных производственных процессах трудно переоценить, так как они обеспечивают высокую точность, надежность и скорость работы.
Основные моменты, на которые стоит обратить внимание при выборе энкодера:
- Тип движения (вращение или линейное перемещение).
- Принцип работы (оптический, магнитный, индуктивный).
- Требования к точности и разрешению.
- Условия эксплуатации (температура, влажность, степень защиты).
- Совместимость с системой управления.
- Бюджет и стоимость устройства.
При правильном выборе энкодер будет обеспечивать стабильную и точную работу системы, улучшая производственные процессы и повышая их эффективность.
