Как читать маркировку подшипников: типы, расшифровка, стандарты

Маркировка подшипников — это систематизированный способ обозначения их конструкции, геометрии и особенностей, позволяющий быстро определить ключевые характеристики изделия.

Стандартное обозначение несет в себе зашифрованную информацию о типе подшипника, его размерах, конструктивных особенностях, классах точности, зазоре, типе сепаратора и других параметрах, критически важных при проектировании и обслуживании узлов вращения.

Подшипники выпускаются в соответствии с международными и национальными стандартами, поэтому система обозначений, несмотря на разнообразие производителей, имеет общую структуру и читается по единым правилам. Это упрощает подбор замен, интерпретацию документации и оформление заказов в машиностроении, энергетике, транспорте, сельском хозяйстве и других отраслях.

Понимание маркировки — важная часть работы инженеров, снабженцев, сервисных специалистов и операторов оборудования. В этой статье рассмотрим структуру обозначения, расшифруем базовые элементы, познакомимся с классификацией подшипников по типам и узнаем, как правильно читать маркировку в соответствии с действующими стандартами.

Структура обозначения

Маркировка подшипников представляет собой буквенно-цифровой код, в котором зашифрованы ключевые параметры изделия. Стандартная структура включает базовое обозначение, а также при необходимости — префиксы и суффиксы. Их сочетание дает полную картину конструкции и условий эксплуатации подшипника.

Основные компоненты

Состоит из нескольких цифр и определяет:

• тип подшипника;
• серию;
• внутренний диаметр.

Пример: 6205

• 6 — радиальный шариковый подшипник
• 2 — серия (соотношение диаметров и ширины)
• 05 — внутренний диаметр 25 мм (05 × 5 мм)

Цифры, начиная с 04 и выше, обозначают диаметр вала в миллиметрах, умноженный на 5.

Исключения:

• 00 → 10 мм
• 01 → 12 мм
• 02 → 15 мм
• 03 → 17 мм

Располагаются перед базовым обозначением и обозначают особенности конструкции, типа сборки, материал сепаратора и др. Могут также указывать принадлежность к определенной группе изделий.

Примеры префиксов:

Идут после базового обозначения. Расшифровывают конструктивные, технологические и функциональные особенности подшипника:

• зазор;
• тип сепаратора;
• точность;
• наличие защитных шайб и уплотнений;
• материал и покрытие.

Примеры суффиксов:

Правила чтения маркировки

Чтение маркировки следует начинать с базового обозначения, затем интерпретировать префиксы и суффиксы по таблицам стандартов. Рекомендуется использовать документацию конкретного производителя, так как некоторые обозначения могут быть фирменными.

Пример расшифровки: 6306 2RS C3

• 6 — радиальный шариковый подшипник
• 3 — серия
• 06 — внутренний диаметр 30 мм
• 2RS — уплотнения с двух сторон
• C3 — увеличенный внутренний зазор

Расшифровка базовых параметров

Базовое обозначение — это центральная часть маркировки, задающая конструктивную основу подшипника. В нее входят три основных элемента: тип подшипника, размерные характеристики и серия.

Их комбинация позволяет понять, к какому классу относится изделие и на какой вал оно рассчитано. Ниже представлены основные правила чтения этих обозначений.

Тип подшипника

Первая цифра в коде указывает на конструктивный тип подшипника. Это определяет его назначение, конфигурацию дорожек качения и тип тел качения.

Наиболее часто встречающиеся обозначения приведены в таблице:

Пример: 6204, где 6 — стандартный радиальный шариковый подшипник

Размерные характеристики

Внутренний диаметр подшипника — один из ключевых параметров. В маркировке он закодирован двумя последними цифрами в базовом обозначении.

Система расшифровки следующая:

Пример: 6205, где 05 = 25 мм (5 × 5)

Серия подшипника

Типоразмерная серия определяет массивность конструкции — то есть отношение наружного диаметра к внутреннему и ширине.

Она обозначается предпоследней цифрой в коде и имеет следующее значение:

Пример: 6306 → серия 3 — усиленная, диаметр вала 30 мм

Дополнительные обозначения

Помимо базового цифрового кода, на подшипниках часто присутствуют буквенные и цифровые суффиксы, уточняющие конструктивные особенности, класс точности, тип зазора, наличие уплотнений и другие важные параметры.

Эти обозначения дополняют основную маркировку и позволяют более точно подобрать изделие под конкретные условия эксплуатации.

Буквенные символы

Обозначают технические и конструктивные характеристики, такие как класс точности, наличие защитных элементов, тип сепаратора и другие параметры.

Специальные обозначения

Некоторые символы указывают на специфические параметры, важные для эксплуатации или монтажа.

Эти обозначения могут отличаться у разных производителей, однако чаще всего используются следующие:

Эти суффиксы имеют ключевое значение при выборе замен или аналогов. Например, подшипники с обозначением 2RS C3 подойдут для сред с повышенной влажностью и требованиями к увеличенному зазору, а P5 — для высокоскоростных или прецизионных применений.

Классификация подшипников по типам

Тип конструкции подшипника напрямую влияет на его поведение под нагрузкой, область применения и требования к монтажу. Все подшипники делятся на три основные категории: шариковые, роликовые и специальные исполнения, каждая из которых имеет свои подтипы.

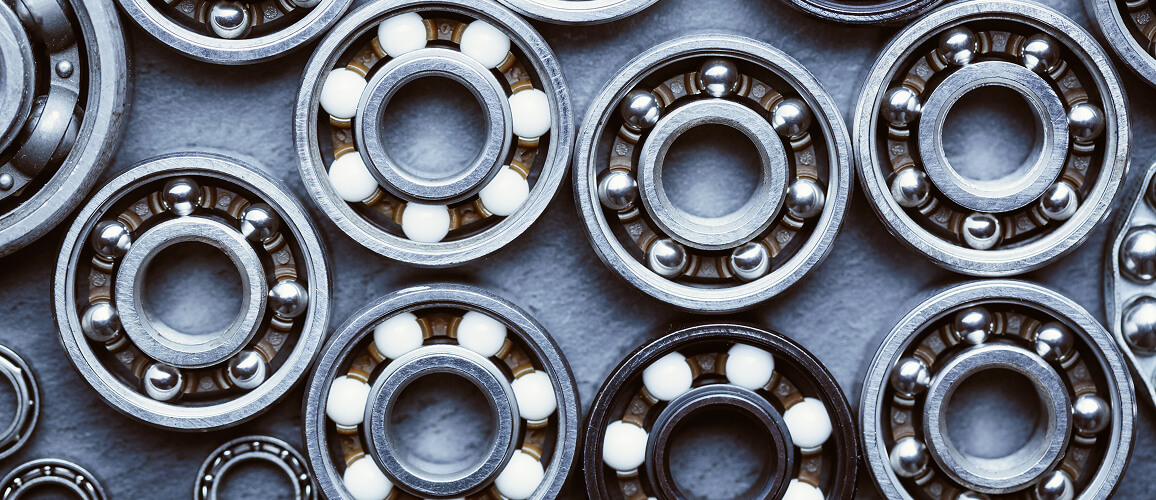

Шариковые подшипники

Шариковые подшипники применяются в большинстве машин и механизмов благодаря универсальности, компактности и способности выдерживать умеренные нагрузки. Они хорошо работают на высоких скоростях и требуют минимального обслуживания.

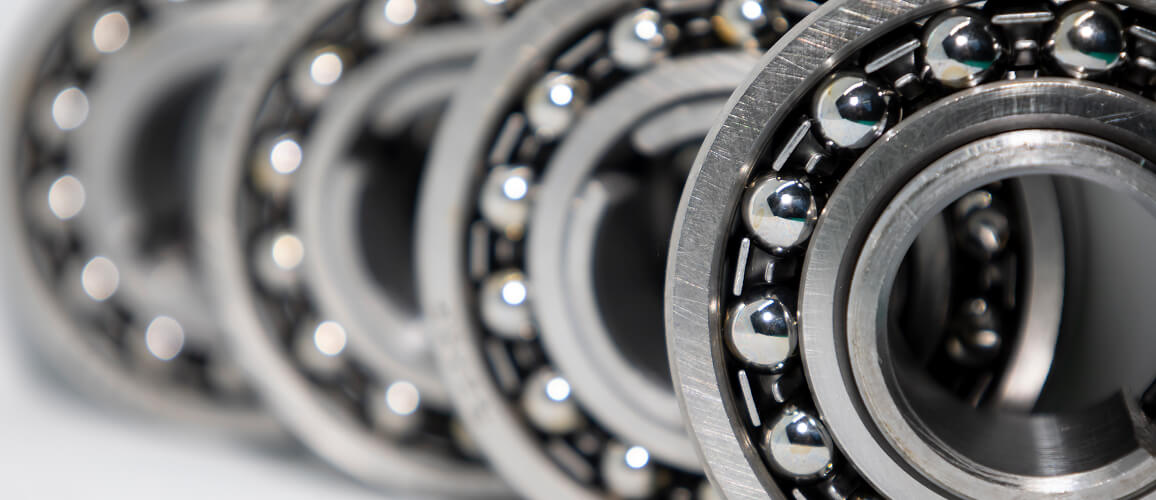

Радиальные шариковые подшипники

Это классическая конструкция, которая принимает в первую очередь радиальные нагрузки, но может также выдерживать незначительные осевые. Обозначаются цифрой 6 в начале маркировки (например, 6204). Используются в электродвигателях, вентиляторах, насосах и бытовой технике.

Радиально-упорные шариковые подшипники

Обладают увеличенной угловой контактной поверхностью, благодаря чему могут работать под комбинированными нагрузками — радиальными и осевыми. Обозначаются цифрой 7 (например, 7206). Применяются в шпинделях, приводных механизмах и прецизионных агрегатах.

Упорные шариковые подшипники

Предназначены исключительно для восприятия осевых нагрузок. Они не предназначены для радиальных усилий и используются там, где направление нагрузки строго определено — например, в вертикальных приводах, насосах, опорах винтов.

Роликовые подшипники

Эти подшипники вместо шариков используют ролики — цилиндрические, конические или игольчатые. Благодаря большей контактной поверхности они обладают повышенной грузоподъемностью.

Цилиндрические роликовые подшипники

Хорошо переносят значительные радиальные нагрузки и подходят для условий с высокой нагрузкой и скоростью. Обозначаются как N, NJ, NU, NUP. Часто применяются в редукторах, компрессорах, генераторах и промышленных приводах.

Конические роликовые подшипники

Способны воспринимать как радиальные, так и осевые нагрузки, благодаря конической форме тел качения. Обозначаются сериями вроде 302, 303, 320 или буквой T. Используются в ступицах колес, редукторах, коробках передач и мостах.

Игольчатые подшипники

Отличаются крайне компактной конструкцией и минимальным наружным диаметром. При этом они выдерживают значительные нагрузки. Обозначаются как NK, NKI, NA, RNA. Применяются в трансмиссиях, коробках передач, муфтах, насосах.

Специальные типы подшипников

Некоторые подшипники имеют специальные конструктивные особенности, позволяющие компенсировать отклонения, экономить пространство или сочетать несколько функций.

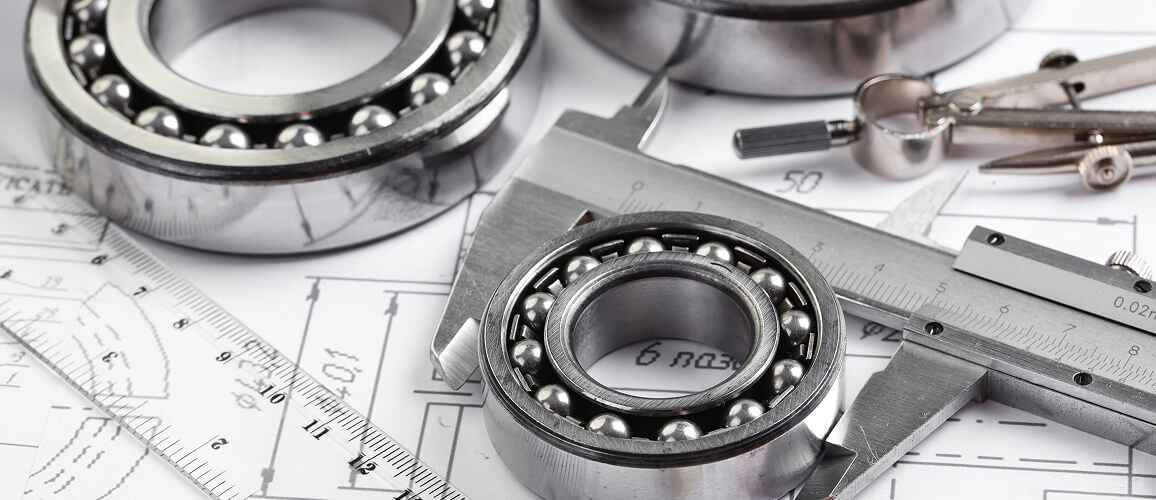

Самоустанавливающиеся подшипники

Обладают сферической наружной обоймой, благодаря которой могут компенсировать небольшие перекосы вала относительно корпуса. Это особенно полезно при монтаже на гибких основаниях. Обозначаются сериями 12, 22, 23. Используются в вентиляторах, транспортерах, с/х технике.

Сферические роликовые подшипники

Имеют два ряда роликов, расположенных под углом, и способны воспринимать высокие радиальные и осевые нагрузки. Их конструкция позволяет выдерживать ударные и вибрационные воздействия. Обозначаются сериями 222, 223, 231 и др. Применяются в дробилках, тяжелых редукторах, прокатных станах.

Двухрядные подшипники

Могут быть как шариковыми, так и роликовыми. Они предназначены для более жесткой фиксации и восприятия больших нагрузок при ограниченном пространстве. Обозначаются как 3200, 3300 (для шариковых), NN, NNU (для роликовых). Используются в шпинделях, главных валах и приводах с высоким усилием.

Стандарты маркировки

Маркировка подшипников регулируется набором стандартов, принятых как на национальном, так и на международном уровнях. Эти документы определяют структуру обозначений, допуски, классы точности, методы измерения и номенклатуру. Знание стандартов особенно важно при подборе замен, работе с импортной продукцией и оформлении технической документации.

Российские стандарты

В России до сих пор актуальны ГОСТы, разработанные на основе советской и международной практики. Они применяются на производстве, в технических паспортах и при проектировании оборудования.

• ГОСТ 8338–75 — Общие технические условия для подшипников качения
• ГОСТ 3189–89 — Обозначения и технические требования к шариковым подшипникам
• ГОСТ 520–2011 — Основные параметры и габаритные размеры
• ГОСТ 3325–85 — Маркировка, методы и принципы нанесения обозначений
• ГОСТ 3478–79 — Обозначения цилиндрических и конических роликовых подшипников
• ГОСТ 18855–73 — Упорные шариковые подшипники: технические характеристики

Российская система маркировки тесно связана с системой обозначений, принятой в СССР, и применяется во многих странах СНГ. Тем не менее, для экспорта и работы с зарубежной техникой все чаще используются международные стандарты.

Международные стандарты

Большинство крупных производителей (SKF, FAG, NSK, NTN, KOYO и др.) используют стандарты, разработанные ISO и DIN. Эти системы признаны во всем мире и позволяют унифицировать продукцию, независимо от страны происхождения.

• ISO 15 — Граничные размеры и допуски для подшипников качения
• ISO 355 — Конические роликовые подшипники. Обозначения и параметры
• ISO 1132 — Термины, определения и обозначения для всех типов подшипников
• DIN 625 — Стандарты для радиальных шариковых подшипников
• DIN 720 — Стандарты для упорных и упорно-радиальных подшипников
• DIN 5412 — Обозначения и классификация по серии, зазору и исполнению

Большинство международных обозначений совместимы с ГОСТ, но могут отличаться деталями: суффиксами, форматом записи, диапазоном номеров серий. Поэтому при подборе по каталогу важно сверять не только размер и тип, но и точность, зазор, наличие уплотнений и особенности конструкции.

Практическое применение

Правильная расшифровка маркировки подшипника — важный навык для специалистов по техническому обслуживанию, снабжению, проектированию и ремонту оборудования.

Ниже — пошаговый алгоритм, как прочитать обозначение и подобрать нужный подшипник, а также ключевые рекомендации, на что обратить внимание при выборе.

Алгоритм расшифровки

• Определите базовое обозначение
  Начните с числовой части, например: 6205, NU2206, 32010.
  Разберитесь, какой это тип подшипника, его серия и внутренний диаметр.
• Уточните дополнительные параметры по суффиксам
  Суффиксы типа C3, P5, 2RS, TN9 несут важную информацию о зазоре, уплотнении, материале сепаратора и классе точности.
  Используйте таблицы стандартов и документацию производителя.
• Проверьте применимость по нагрузке и условиям
  Даже если размеры совпадают, разные модификации подшипников могут иметь разные характеристики: допустимую скорость, способ смазки, жесткость.
• Сравните с аналогами, если необходима замена
  Убедитесь, что аналогичное изделие не только совпадает по габаритам, но и соответствует по нагрузке, исполнению и среде применения.

Рекомендации по выбору

• Не полагайтесь только на размеры
  Два подшипника с идентичным внутренним диаметром могут существенно отличаться по ширине, типу тел качения, классу точности.
• Учитывайте условия эксплуатации
  Для высоких температур — нужны термостойкие исполнения; для влажной среды — с защитой RS или 2RS; для высоких скоростей — с точностью P5/P4.
• Проверяйте зазор
  Зазор С3 актуален для температурных деформаций или тяжелых режимов, стандартный — для стабильных условий.
• Используйте официальные каталоги
  Только по ним можно точно определить значение всех суффиксов и корректно заменить изделие.
• Не игнорируйте класс точности
  В прецизионных узлах недостаточная точность быстро приведет к износу и выходу из строя.

Заключение

Маркировка подшипников — это не просто набор букв и цифр, а полная техническая характеристика, позволяющая точно определить параметры изделия и его соответствие рабочим условиям.

Стандартизованная система обозначений включает базовые данные о типе, размере и серии, а также дополнительную информацию о зазоре, точности, уплотнениях, материале сепаратора и других особенностях конструкции.

Знание структуры маркировки и умение ее правильно расшифровывать упрощает подбор замен, обеспечивает точность технической документации и снижает риск ошибки при заказе. Важно учитывать не только геометрию, но и условия эксплуатации — от нагрузки и температуры до влажности и агрессивной среды. Использование российских и международных стандартов помогает ориентироваться в многообразии моделей и совместимости между разными производителями.

Подшипник — это узел, от которого зависит надежность целого механизма. А грамотная расшифровка его маркировки — первый шаг к правильному выбору.
